Installatie Galaxy

"simpel & snel comfortabele warmte"

Installatie Galaxy

"simpel & snel comfortabele warmte"

Dit infraroodpaneel werd speciaal ontwikkelt als badkamerverwarming (maar is ook geschikt voor andere ruimten) en sluit u eenvoudig aan op het bestaande lichtpunt. De verlichting en de prettige infrarood stralingswarmte worden vervolgens onafhankelijk van elkaar aan-uit geschakeld wanneer u dit wenst.Dit kan simpel met een schakelaar een programmeerbare ruimtethermostaat of smart-home systeem onderstaand vindt u een stap-voor-stap foto-impressie van een installatie.

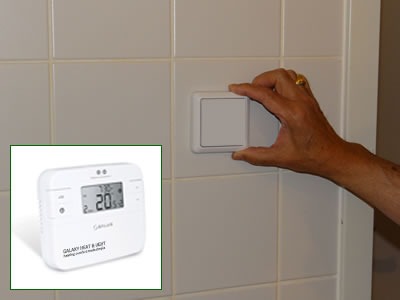

OPMERKING De foto impressie laat u de uitvoering zien van de BASIC uitvoering (NIET meer leverbaar), bij een THERMO uitvoering ontvangt u een draadloze enkele wandschakelaar voor de verlichting en een draadloze programmeerbare thermostaat voor de aansturing van de infrarood verwarming.

Ga met de muis op de foto staan voor een toelichting.

Heeft u nog vragen? neem dan gerust contact met ons op.

inhoud van het Galaxy pakket - de Galaxy wordt compleet geleverd met boormal, schroevendraaier en nederlandse handleiding. Lees deze goed door voordat u begint met de werkzaamheden

stel de timer van verlichting in en in het geval van "basic" uitvoering ook voor de verwarming in (standaard staan deze op 60 minuten). Bij een "thermo" uitvoering ontvangt u een paneel met enkele timer voor de verlichting en een thermostaat die de verwarming aanstuurt.

bepaal de plaats voor het paneel, het is fraaier de bedrading achter het paneel te houden maar over het plafond verslepen kan natuurlijk ook

plaats de meegeleverde boormal en zet deze tijdelijk vast met een tape

markeer de te boren gaten door bijvoorbeeld kort door de mal te boren

boor gaten voor de meegeleverde pluggen, deze zijn geschikt voor beton- en gipskartonplaat plafonds

plaats de pluggen en drijf deze tot strak tegen het plafond

plaats de schroeven met de meegeleverde schroeven draaier

de schroeven dienen 10mm uit het plafond te steken (controleer dit)

maak de verbinding tussen paneel en bestaande bedrading

druk het paneel over de schroeven en fixeer dit door het paneel 3cm te verschuiven. doe dit bij voorkeur met twee personen

verwijder de bescherm folie aan de voorzijde van het paneel

........en nu maar comfortabel douchen

Lees voor montage altijd eerst de actuele installatie handleiding. (deze foto serie is een impressie van de installatie werkzaamheden hieraan kunnen geen rechten worden ontleend)
